Спецификации и назначение винтов, используемых в системах Intel® NUC
| Примечание | Если в таблице ниже отсутствует нужная вам информация, обратитесь в Службу поддержки Intel. |
| Для модели NUC... | Назначение | Информация о спецификации | Изображение |
| NUC11TN | Винты для разъемов M.2 (2) | Метрика M3 Общая длина: 3,8 мм Длина резьбы: 3,0 мм Диаметр головки: 5,0 мм |  |
| Распорка для разъема M.2 2280 (1) | Метрика M3 Общая длина: 6 мм Длина резьбы: 2 мм |  | |
| Винты для крепления кронштейна VESA на стену (4 шт. в коробке) | Метрика M4 Общая длина: 9,6 мм Длина резьбы: 7 мм Диаметр головки: 7 мм Тип отвертки: крестовая |  | |
| Винты для крепления корпуса к кронштейну VESA (2 шт. в коробке) |  | ||
| NUC10i3FN/i5FN/i7FN | Винты для разъемов M.2 | Метрика M3 Общая длина: 3,8 мм Длина резьбы: 3,0 мм Диаметр головки: 5,0 мм |
|
| NUC9VXQNX | Винты для крепления верхней крышки (2) | Метрика: M3 Общая длина: 6,0 мм Длина резьбы: 2,0 мм Диаметр головки: 5,5 мм |  |
| Винты со скобы левой поперечной панели (2) | Метрика: M2.5 Общая длина: 4,0 мм Длина резьбы: 3,5 мм Диаметр головки: 4,0 мм |  | |
| Винты для крепления дверцы элемента NUC (2) | Метрика: M2.5 Общая длина: 6,0 мм Длина резьбы: 1,5 мм Диаметр головки: 4,0 мм |  | |
| Распорка для разъемов M.2 (2) | Метрика M3 Общая длина: 6 мм Длина резьбы: 2 мм | | |
| Винты для разъемов M.2 (5) | Метрика M3 Общая длина: 3 мм Длина резьбы: 2,5 мм Диаметр головки: 4 мм |  | |
| Распорка для теплоотвода M.2 (2) | Метрика M3 Общая длина: 10 мм Длина резьбы: 2 мм |  | |
| Винты для крепления карт расширения (3) | Метрика M2.5 Общая длина: 3,5 мм Длина резьбы: 3 мм Диаметр головки: 6,5 мм |  | |
| NUC8CCHKR | Винты для крепления резиновых подставок к корпусу (4 шт. в коробке) | Метрика M3 Общая длина: 3,5 мм Длина резьбы: 1,2 мм Диаметр головки: 5,5 мм Тип отвертки: крестовая |  |
| NUC8CCHKR | Серебристые винты для монтажа замочной скважины (2 шт. в коробке) | Метрика M4 Общая длина: 8 мм Длина резьбы: 2,6 мм Диаметр головки: 7,5 мм Тип отвертки: крестовая |  |
| NUC8i7HNK NUC8i7HVK | Винты для крепления корпуса к кронштейну VESA (2 шт. в коробке) | Метрика M3 Общая длина: 9 мм Длина резьбы: 3 мм Диаметр головки: 8 мм Тип отвертки: крестовая |  |
| NUC8i7HNK NUC8i7HVK | Винты для крепления кронштейна VESA на стену (4 шт. в коробке) | Метрика M4 Общая длина: 11,5 мм Длина резьбы: 9 мм Диаметр головки: 6,5 мм Тип отвертки: крестовая |  |
| NUC8i7HNK NUC8i7HVK | Распорка (шпилька) и винт для карт M.2 | Распорка: Винт: |  |
| NUC8i7HNK NUC8i7HVK NUC6i7KYK | Винты крышки корпуса (6) | Метрика M2 Общая длина: 6 мм Длина резьбы: 3,2 мм Диаметр головки: 4,3 мм Тип отвертки: шестигранник 2 мм |  |

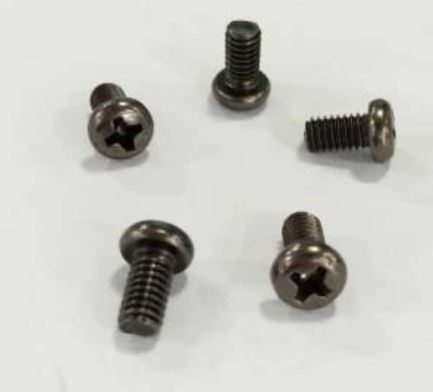

| NUC6i7KYK | Крепежные винты VESA для стен (4 шт./система) | Метрика M4*0,7 Общая длина: 9,53 мм Длина резьбы: 7 мм Диаметр головки: 7 мм Тип отвертки: крестовая |  |

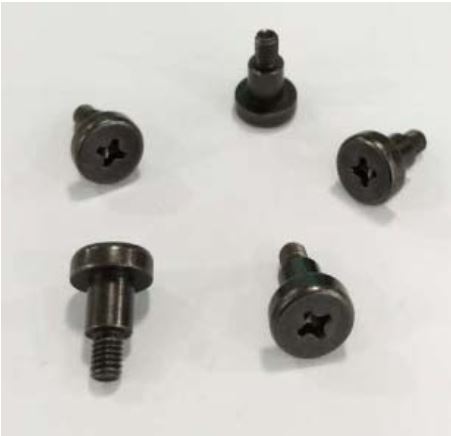

| Крепежные винты VESA для корпуса (2 шт./система) | Метрика M3*0,5 Общая длина: 11,5 мм Длина резьбы: 4 мм Диаметр головки: 8 мм Тип отвертки: крестовая |  | |
| NUC10i3FN/i5FN/i7FN NUC8i3BE/i5BE/i7BE NUC7xJY NUC5i3MYHE/i5MYHE NUC5i3RY/i5RY/i7RY | Винты для крепления корпуса к кронштейну VESA (2 шт. в коробке) | | |
| NUC10i3FN/i5FN/i7FN | Винты для крепления кронштейна VESA на стену (4 шт. в коробке) | Метрика M4 Общая длина: 9,6 мм Длина резьбы: 7 мм Диаметр головки: 7 мм Тип отвертки: крестовая | |
| DE3815TYKHE, DN2820FYKH D34010WY, D54250WY DC53427HYE, DCCP847DYE DC3217BY, DC3217IYE | Винты для крепления корпуса к кронштейну VESA (2 шт. в коробке) | Метрика M3 Общая длина: 11,5 мм Длина резьбы: 4 мм Диаметр головки: 8 мм Тип отвертки: крестовая |  |
